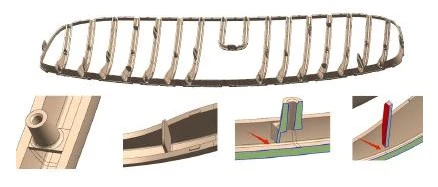

Khuôn lưới tản nhiệt

Điều gì khiến nó trở nên quan trọng đối với việc thiết kế khuôn mẫu? Linh hồn của ngành sản xuất khuôn mẫu là nó không chỉ cung cấp kết cấu khuôn mà còn hỗ trợ dữ liệu dựa trên sản phẩm nào có thể được tạo khuôn tốt bằng phân tích mô phỏng CAE. Thông thường chúng tôi sử dụng UG Works để thiết kế khuôn ép nhựa và ngay sau khi thiết kế hoàn thành, nó sẽ tạo ra BOM, theo đó chúng tôi có thể mua các bộ phận khuôn. Dữ liệu CAD được thiết kế 2D và 3D sẽ được nhập vào gia công linh kiện và tham khảo cho việc lắp ráp khuôn. Ở đây chúng tôi sẽ giới thiệu một số điểm cơ bản cho thiết kế khuôn lưới tản nhiệt:

Lấy ví dụ như lưới tản nhiệt mạ, việc xuất hiện các đường hàn là không thể tránh khỏi do vật liệu ABS không có tính lưu động tốt và nhiều lưới. Vì vậy, việc phân tích dòng chảy khuôn trước đây là cần thiết để làm cho các đường hàn định vị ở các góc hoặc các khu vực tương đối khó nhìn thấy khác. Cần có đủ hotrunner cổng van tuần tự.

Mẹo 1: So sánh các cổng khác nhau

Cấu trúc như hình dưới cho thấy phao cứu sinh ở những khu vực hẹp, cần có các cổng dành cho các đặc điểm cắt khác nhau, do đó đường hàn sẽ nằm ở khu vực không xuất hiện.

Mẹo2: Đẩy một phần

Vì có nhiều lưới dành cho các sản phẩm lưới tản nhiệt, thông thường khối hoặc lưỡi đẩy được sử dụng để đẩy các vùng sườn sâu. Nếu sử dụng chốt đẩy thì rất có thể sẽ có vết đẩy trên bề mặt bộ phận.

Cấu hình phần Tip3

Đối với bộ phận không được mạ, vỏ kẹp kết nối với bề mặt bộ phận B mà không có khoảng trống xuyên qua. Ngược lại, vỏ kẹp lưới tản nhiệt mạ phải được thiết kế mở để tránh tràn chất lỏng mạ.

Ông chủ luôn gặp phải các vấn đề như bẫy khí, khó đánh bóng và gia công quá sâu dẫn đến các bộ phận bị cháy, dính khuôn, khó lắp ráp, v.v. Do đó, để dễ dàng sửa đổi dụng cụ lưới, việc thêm khối chèn hoặc chốt chèn vào các khu vực trùm là rất cần thiết.

Cấu trúc dụng cụ khuôn lưới tản nhiệt Tip4

Vì khuôn lưới tản nhiệt có tỷ lệ chiều rộng chiều dài lớn, chúng tôi cần đảm bảo độ bền của tấm đẩy và bố trí chốt quay lại phù hợp để tạo khối đệm như 6 tấm đẩy bổ sung để thêm diện tích chốt quay lại và sử dụng 4 lò xo nitơ để phóng.

Đôi khi, nếu khuôn ốp phía trước yêu cầu chất lượng rất cao thì chúng tôi phải sử dụng thép khuôn cao cấp làm lõi làm vật chèn để tiết kiệm chi phí. Khi chiều dài lõi lớn hơn 300mm phải dùng nêm; Để tránh nứt khung khuôn chúng ta phải làm cho góc R phía dưới khung lớn hơn.

Đối với các khía cạnh khác về thiết kế khuôn lưới tản nhiệt, chúng tôi có thể không thảo luận ở đây hoặc nếu quan tâm, bạn có thể thảo luận với các nhà thiết kế của chúng tôi.
