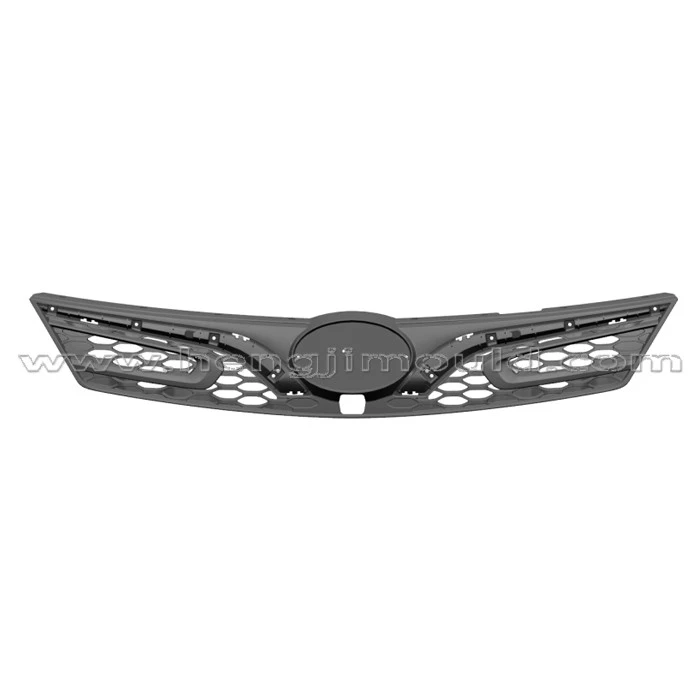

Công cụ khuôn lưới tản nhiệt

Đôi khi sẽ có các cạnh sắc và chỗ phình thép mỏng ở bề mặt khuôn do thiết kế dụng cụ hoặc cấu hình bộ phận chủ yếu gây ra. Chúng sắc như lưỡi dao, có hại và dễ bị lệch sau khi nhựa nóng chảy va chạm nhiều lần. Vậy làm thế nào để đối phó với chúng?


Vấn đề: Bề mặt phân chia của lưới tản nhiệt có độ dốc lớn theo chiều dọc, sẽ có thép mỏng lồi lên trên bề mặt khuôn, không đủ cứng và dễ bị gãy ở phía dưới.
Giải pháp: để đảm bảo các bộ phận thép mỏng của cả nửa cố định và nửa di động đều có độ dày đồng đều và giữ cho mặt bên có một túi có khoảng trống 0.3mm để tránh căng thẳng ở khu vực bên cạnh.

Vấn đề: Do các vùng dải lưới tạo ra kết cấu thép mỏng cao, độ bền không đủ nên sẽ xuất hiện biến dạng đàn hồi và tăng ứng suất cắt ở phía dưới.
Giải pháp: Để thiết lập nền tảng lồi giảm độ dày ở khu vực quan sát không chính.

Vấn đề: sản phẩm này có cạnh sắc nhọn ở góc của sản phẩm này, khu vực cạnh sắc nét dễ bị mài mòn và gây nhấp nháy cũng như rút ngắn tuổi thọ của khuôn lưới tản nhiệt.
Giải pháp: Thêm độ dày thành bộ phận tại một phần diện tích nhất định để có thể giải quyết được vấn đề đứt gãy cạnh sắc của thép mỏng ở góc nhỏ.

Vấn đề 1: Kẹp này sẽ làm cho kết cấu thép mỏng trên bề mặt dụng cụ và mặt rộng của nó bị kẹt, góc chỉ 1 độ, nghĩa là đáy thép mỏng sẽ chịu ứng suất cắt lớn nên dễ bị gãy.
Giải pháp: tăng độ dày thành lên một chút để loại bỏ phần thép mỏng khỏi bị bong tróc.

Bài toán 2: Phần thép mỏng có chiều cao 7,6 mm, chiều rộng 2,5 mm, mặt rộng bị lệch với góc chỉ 1 độ, rất dễ bị nứt.
Giải pháp: trong điều kiện độ dày thép mỏng không thể tăng lên, chúng tôi nghĩ nên tối ưu hóa chiều dài để có thể tiếp cận với góc nghiêng trên 5 độ.

Vấn đề: đặc điểm cấu trúc bộ phận như thế này, bề mặt có vết rộng có góc xảy ra ứng suất cắt.
Giải pháp: làm đều bề mặt đốm phía trên sao cho phần đáy thép mỏng không bị nứt do ứng suất cắt định kỳ; để tạo góc vát R cho phần đáy.

Giải pháp: đưa vào các hệ số ứng suất đúc polymer tương đối; chiều dài, chiều rộng và chiều cao của thép mỏng; Mô đun Young (Mô đun kéo) để tính giá trị độ võng của phần thép mỏng với giá trị giới hạn độ võng theo công thức.
